«большой брат»
Программа учета рабочего времени «Большой Брат» (ББ) – продукт команды Центра разработки программного обеспечения EDISON. Поводом для ее создания стала идея введения в компании гибкого графика.
Сотрудники отмечают в программе начало и конец рабочего дня, а также обеденный перерыв. Руководитель с легкостью проконтролирует выработку нормы рабочего времени и сопоставляет с выполненными за это время задачами. Бухгалтер может использовать сформированный табель (рис. 8) для расчета заработной платы, ведь ББ уже зафиксировал все отработанное время, включая переработку.
Рис. 8. Табель учета рабочего времени
Еще на стадии подписания трудового договора сотрудников можно предупредить, что компания имеет право контролировать использование рабочего времени, в том числе с помощью регулярных снимков экрана (рис. 9). Это можно использовать в тех случаях, когда нужно устранить недопонимание с заказчиком, так как при повременной схеме работы он платит за отработанные на проекте часы и хочет быть уверенным в этом.
В целом ББ решает сразу несколько задач:
- дает преимущество для сотрудников в виде гибкого графика;
- делает прозрачной для заказчика работу на повременных проектах;
- позволяет работодателю контролировать удаленных сотрудников.
Рис. 9. Снимки экрана
Lanagent
Русскоязычная программа (разработка российской компании «Нетворк Профи») LanAgent имеет три версии – Standard, Enterprise и Terminal, применяемые в зависимости от типа и количества наблюдаемых объектов.
Основная функция этой программы – повышение эффективности работы сотрудников за счет выявления и минимизации деятельности, не связанной с выполнением служебных обязанностей (в том числе использования рабочего времени и компьютеров компании для развлечений и личной выгоды), а также определения недобросовестных сотрудников и нарушений трудовой дисциплины.
Для этого создается полная картина рабочего дня сотрудника. Из нее видно, сколько времени он реально потратил на свои служебные обязанности, а сколько занимался личными делами и развлечениями.
Программа фиксирует время старта и выключения компьютера, рассчитывает время активной работы сотрудника на компьютере и время простоя, отслеживает запуск и закрытие программ, ведет подсчет времени активной деятельности пользователя ПК в каждой из них (рис. 10).
Кроме того, она перехватывает сообщения соцсетей, Skype, полученные и отправленные письма (мониторинг электронной почты), нажатия клавиш клавиатуры (Keylogging), осуществляет запись видео с Web-камер, подключенных к компьютеру, и звука с микрофона.
На основе этих данных можно повысить трудовую дисциплину и эффективно оптимизировать рабочий день сотрудников.
Рис. 10. Экран «Статистика по программам»
Серверная часть программы устанавливается на компьютер внутри локальной сети, который выполняет роль сервера программы. Это позволяет сэкономить на лицензии, приобретая бессрочную вместо подписки с помесячной оплатой. Еще один плюс – все «чувствительные» данные, которые могут случайно попасть, например, на тот же скриншот, останутся внутри компании.
Главные функциональные возможности LanAgent:
- делает снимки экрана (скриншоты, рис. 11) и с Web-камеры;
- определяет запуск и закрытие программ, подсчитывает время активной работы пользователя в каждой из них;
- позволяет заблокировать запуск нежелательных приложений;
- учитывает время включения и выключения компьютера, подсчитывает время активной работы пользователя на компьютере и время простоя;
- запоминает посещенные сайты (рис. 12), может блокировать нежелательные ресурсы;
- ведет учет времени, проведенного в «продуктивных» и «непродуктивных» программах и сайтах, в зависимости от должностных обязанностей сотрудника;
- перехватывает нажатия клавиш клавиатуры;
- перехватывает сообщения соцсетей, Skype, полученные и отправленные письма;
- ведет статистику печати документов (рис. 13), делает копию напечатанных страниц;
- позволяет записывать аудио с микрофона компьютера и видео с веб-камеры;
- делает копию файлов, скопированных на USB-накопители;
- позволяет заблокировать подключение внешних носителей информации (флешек, CD-DVD).

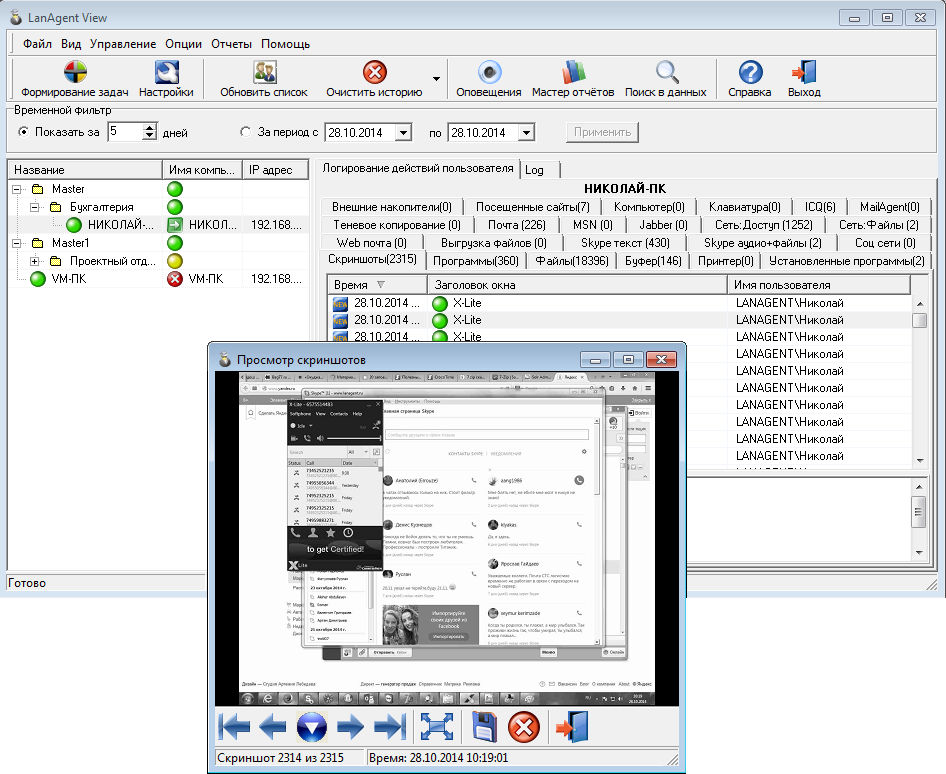

Рис. 11. Экран «Просмотр скриншотов»
В дополнение к учету рабочего времени программа LanAgent обладает функцией предотвращения утечек конфиденциальной информации изнутри компании (со стороны сотрудников), используя технологии DLP-систем. Это достигается за счет контроля основных каналов передачи данных: контроля выгрузки файлов в Интернет, копирования конфиденциальных документов на флешку, передачи их через Skype или почту и т.д.
Рис. 12. Экран «Статистика по посещенным сайтам»
Рис. 13. Экран «Статистика по напечатанным документам»
Какие технологии идентификации пользователя в системах урв наиболее актуальны в настоящее время и в перспективе?
Евгений Кин, «дормакаба Евразия» Здесь картина практически аналогична трендам на рынке СКУД. Добавлением, пожалуй, является использование устройств чтения технологических RFID-меток, а также сканеров различных типов штрих-кодов на упаковках, деталях и т.д. для сопоставления начала/окончания какого-либо технологического процесса с персональным идентификатором сотрудника (Smart- или Prox-карта, биометрическая идентификация).
Вячеслав Петин, «АРМО-Системы» На текущий момент в системах учета рабочего времени зачастую используются Proximity-идентификаторы, а также очень популярны биометрические методы идентификации, ведь в этом случае можно исключить передачу носимых пропусков другим лицам.
Из биометрии самый востребованный способ распознавания – по отпечаткам пальцев, но также применяется идентификация пользователей по рисунку вен, геометрии лица и радужке глаза. Самым перспективным методом я бы назвал идентификацию по лицу, поскольку это удобно, быстро и не требует от пользователя каких-либо дополнительных действий. Технологии в этом направлении активно развиваются и с каждым годом становятся все эффективней.
Дмитрий Шипелов, «ААМ Системз» Самая распространенная технология – та же, что в большинстве существующих СКУД, – RFID. Это может быть вездесущая технология Proximity, большинство объектов до сих пор используют именно ее, несмотря на низкую защищенность, или намного более современная и безопасная Smart-технология.
Однако все контактные и бесконтактные технологии, основанные на применении электронного идентификатора (карты, метки, брелоки), имеют один большой недостаток. Это возможность передачи или завладения чужим идентификатором. Я могу передать карту коллеге и попросить отметиться за меня на считывателе.
Это возможно, исходя из самой идеи такого идентификатора, когда ключом доступа является нечто, «чем мы владеем». Защититься от такой опасности можно только с помощью применения биометрических считывателей и идентификаторов, относящихся к категории «что мы имеем» (отпечаток пальца, черты лица, рисунок вен).
Владимир Старостин, PERCo Традиционно в системах УРВ в качестве идентификаторов используются бесконтактные карты доступа. Современные системы УРВ работают также и с биометрическими идентификаторами. Качество работы биометрических считывателей, их цена делают биометрию все более востребованной. Биометрическая идентификация делает учет достовернее, так как исключает случаи регистрации за другого сотрудника.
Владимир Богачев, «Прософт-Биометрикс» Задача системы УРВ – подтвердить личность сотрудника на рабочем месте. Идентификация личности проводится по биометрическим признакам. Биометрия в системах УРВ вне конкуренции. Банальная сверка фотографии в паспорте с лицом обладателя паспорта – это идентификация по биометрическим признакам.
Таким образом, биометрия в системах УРВ еще долгое время будет основной технологией идентификации.
Юрий Литвиненко, «ТерраЛинк» Сегодня биометрические идентификаторы – отпечаток пальца, 3D-модель лица и другие – наиболее подходят для защиты от саботажа и манипуляций с идентификаторами в УРВ, так как, например, карту можно передать другому.
Высокая скорость распространения смартфонов и появление у них функций распознавания биометрических данных владельца позволит использовать их как полноценный биометрический идентификатор в самом ближайшем будущем.
Елена Пилецкая, «Сонда Эксперт» В настоящее время наиболее популярна идентификация при помощи карт, PIN-кодов, смартфонов и биометрии.
По нашему мнению, будущее в учете, контроле и доступе – за биометрическими методами. Биометрия удобна, способна исключить подмену или потерю идентификатора. Наиболее популярным и экономичным методом остается идентификация по отпечатку пальца.
Например, часто встречаются ситуации, когда в удаленных филиалах числятся фиктивные сотрудники, что позволяет под видом выплаты зарплаты воровать деньги у компании. УРВ с биоидентификаторами позволяет предотвратить такую ситуацию.
В настоящий момент основной тренд на рынке – применение многофакторной идентификации, где одним из параметров является биометрия. В качестве основных биоидентификаторов используют отпечаток пальца, радужную оболочку глаза, геометрию лица, голос, рисунок вен. Решения по отпечатку пальца мы дополняем возможностью идентификации по геометрии лица и по голосу.
Константин Белянин, Hikvision На данный момент основным средством идентификации остается карта. Форматы карт могут варьироваться в зависимости от требований заказчика, но чаще всего выбор останавливается на MIFARE или EM-MARINE. Это самые распространенные форматы. Перспективными форматами для использования в данных системах является также технология NFC и распознавания лиц.
Создание терминала для скуд и урв. часть 2
Всем доброго времени суток! В этой статье мы подробнее остановимся на ПО терминала учета рабочего времени и контроля доступа, о разработке которого я писал в прошлой статье. Данная статья является логическим продолжением, т.к. в прошлой статье я рассматривал всё железо терминала, поэтому настоятельно рекомендую ознакомиться для дальнейшего понимания написанного.
Вкратце: по заказу клиентов нужно было разработать терминал учета рабочего времени (с возможностями СКУД), который бы фиксировал временные интервалы сотрудников (как рабочие, так и перерывы) по отпечатку пальца. Получаемая информация, в свою очередь, формировалась бы в отчеты и табели в аналитическом облачном сервисе TARGControl. “Железо” уже готово, осталось дело за малым — разработать ПО для нашего терминала.
Общие требования к ПО терминала:
Работа с системой TARGControl Cloud.
Выбор на дисплее событий доступа (причины входа/выхода) сотрудниками.
Принятие решений о допуске/не допуске сотрудников на рабочее место.
Хранение базы данных с сотрудниками, идентификаторами и информации о проходах.
Фотофиксация сотрудников.
Рассылка уведомлений.
Удобный интерфейс для работы и настройки устройства.
Что нам понадобится для этого:
Подготовить и сконфигурировать операционную систему под наши нужды.
Выбор, установка и конфигурирование фреймворка GUI.
Разработка архитектуры ПО.
Выбор, установка и настройка СУБД
Разработка микросервисов.
Выбор фреймворка для разработки WEB-интерфейса.
Вот примерный перечень задач, которые нам необходимо решить для реализации данного проекта. Следует уточнить, что перечень задач — не последовательность действий, а совокупность, выполняемая параллельно.
Вкратце пробежимся по инструментам, которые нам понадобятся для разработки.
Начнем по порядку — операционная система нашего одноплатного компьютера, который мы выбрали в прошлой статье (Raspberry PI CM3 ) , конечно же, Raspberry Pi OS (ранее Raspbian). Что касается настроек ОС, в первую очередь мы установим Python. На момент разработки использовалась версия 3.6. Также зарезервируем swap для расширения оперативной памяти (предпочтительно для версии Raspberry с EMMC).
Очень важно продумать грамотную архитектуру взаимодействия сервисов составляющих ПО. Определим примерную модель взаимодействия на следующей схеме.
Как видно из схемы, ПО разделено на множество отдельных микросервисов. Такая архитектура позволяет построить надежную систему — при выходе из строя одного из компонентов работоспособность системы не нарушится. Также такая архитектура позволяет легко добавлять новые микросервисы в дальнейшем, что делает такую систему расширяемой.
Что касается, сервисов, то их подавляющее большинство будут реализованы на Python3.
Также нам необходимо спроектировать “мозг” нашего ПО, который бы принимал логические решения на основании состояния прочих сервисов и выдавал конечный результат (итог работы). Проще говоря, нам нужно было создать логическое ядро, которое будет решать, пускать человека на работу или не пускать, при этом отдавать команды прочим сервисам. Что касается “прочих сервисов”, в их число входят сервисы обработки и управления считывателями, управления замками и турникетами, получение данных с систем алкотестирования и видеонаблюдения, датчиков открытия и закрытия двери, кнопок выхода и кнопок пожарной эвакуации.
Разумеется, такая система оперирует большими потоками данных, часть из которых необходимо хранить на постоянной основе. Из этой потребности вытекает, что нам просто необходим сервис управления базой данных. К слову, в качестве СУБД будем использовать объектно-реляционную PostgreSQL. Здесь можно очень долго обсуждать, почему именно она, а не, например, MySQL, однако на момент разработки, по нашему мнению, PostgreSQL была более функциональной… Сервис управления базами данных организован таким образом, что у нас всегда будет хранится слепок основной информации из БД в кэше сервиса для быстрого доступа к этим данным.
Также наша система должна иметь возможность работы с серверными решениями TARGControl (облачной либо локальной УРВ-системой, куда и выгружаются временные интервалы с терминала). Отсюда вытекает реализация отдельного сервиса синхронизации с TARGControl. Сразу обмолвимся, что терминал изначально и создавался, как один из инструментов работы с TARG.
Для удобства работы с системой, ее управлением и конфигурированием мы реализуем WEB-интерфейс терминала.
Для облегчения работы логического ядра и коммуникации между сервисом также реализуем несколько побочных микросервисов для управления маршрутизацией, идентификацией и обработкой событий перед сохранением в БД.
Разработка
А теперь подробнее о самой разработке. Основные сервисы ПО TARGControl мы реализовали на базе Raspberry на Python3, в число этих сервисов входит: логическое ядро системы, сервис синхронизации с облаком TARG, сервис управления БД, а также большинство сервисов управляющих периферией (замки, кнопки и прочие). Можно также отметить, что здесь была задействована работа с GPIO (general-purpose input/output).
Думаем вопрос, почему мы используем Python не возникнет, однако ответ на него достаточно прост. Главное преимущество, что на текущий момент данный язык позволяет быстрыми темпами дорабатывать новый функционал, что является ключевым преимуществом при разработке гибких систем.
Как видно из описанной ранее структуры, система представляет из себя набор сервисов на Python, обмен данными между которыми происходит посредством ZeroMQ. Почему именно ZeroMQ, а не, например, RabbitMQ?
К сожалению, не все необходимые сервисы можно написать на Python, некоторые из них, требующие особого быстродействия, например, такие как интерфейс Wiegand. Глобальная блокировка интерпретатора (GIL), лежащая в основе интерпретатора Python, а также процессы Linux (особенно при высокой загрузке) не позволяют обеспечить необходимые временные интервалы стандарта интерфейса Wiegand, поэтому данный сервис был реализован на языке C и собран в качестве драйверного модуля ядра Linux. Для реализации этого модуля использовались следующие библиотеки:
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/kobject.h>
#include <linux/string.h>
#include <linux/sysfs.h>
#include <linux/timer.h>
#include <linux/tty.h>
#include <linux/signal.h>
#include <linux/interrupt.h>В качестве способа взаимодействия мы прибегли к архитектурному стилю REST API, эта архитектура позволит нам реализовать собственное управление посредством веб-интерфейса, а также передать внешний API для сторонних разработчиков, которые пожелают интегрировать устройство в работу своей системы. Для этого мы выбрали WEB-фреймворк Flask, т.к он предоставляет простоту и гибкость в работе, позволяя пользователю самому выбирать, как реализовать те или иные вещи архитектура REST API лежит в основе Flask. К слову, ближайший конкурент Flask — Django сразу предлагает решения “из коробки”, что для данной задачи не совсем подходит. Однако не будем разбираться, какой из этих фреймворков лучше.
Для реализации WEB-интерфейса системы выбор пал на популярнейший из фреймворков Angular. Одной из ключевых особенностей в выборе этого фреймворка стал язык программирования TypeScript. Статическая типизация позволяет в дальнейшем избежать критических ошибок (или хотя бы минимизировать их). Также он удобно документируется и отлично приспособлен для работы с вышеупомянутым Flask.
Для маршрутизации бэка и фронта для дестрибутива Linux наиболее подходящим web-сервером будет nginx.
Стабильную бесперебойную работу сервисов поддерживает супервизор runit-systemd — daemon-сервис. Почему не init, спросите вы? Нам не нужно было контролировать все процессы запуска, нужен был лишь результат и корректная работа, с чем runit-systemd справляется на отлично (почитать подробнее можно здесь).
В итоге “скрещивания” всех вышеупомянутых сервисов и инструментов мы получили работоспособный продукт — терминал/контроллер TARGControl.
Рады представить вам результат нашей плодотворной работы (усердной, упорной).
Рассмотрим подробнее WEB терминала, изучив подробнее функционал терминала. Как мы видим, здесь есть следующие вкладки:
Статус — в данной вкладке мы можем увидеть все данные о состоянии терминала, его конфигурацию и журнал ошибок.
Сотрудники — здесь отображаются все сотрудники и их идентификаторы (отпечатки пальцев, RFID или PIN), которых вы добавили в базу устройства. При использовании облака TARGControl сотрудники и их идентификаторы автоматически подгрузятся в базу терминала.
Пропуска — здесь мы можем создать пропуска для сотрудников, которые имеют ограниченное кол-во использований и срок действия.
Инструктажи и справки — создание документов для сотрудников. Актуально, если на рабочее место нужно пропускать сотрудников, которые имеют, например, действующую мед справку.
Журнал событий — отчет по всем проходам сотрудников.
Отчет — отчет по отработанному времени сотрудников и их нарушениям. Более расширенные отчеты можно просмотреть в TARGControl Cloud, куда и подгружаются данные с терминала.
Охрана — здесь отображаются все проходы, выполняемые через терминал. В данном случае проходил идентификацию Сотрудник 1 и несколько раз «отмечался» неизвестный сотрудник. (Общение между фронтендем и бэкендем построено с помощью использования WebSocket, что позволяет нам в режиме реального времени отображать актуальную информацию о работе системы).
Настройки — самая важная вкладка, где мы сможем настроить терминал. Как мы видим на скриншоте, в WEB мы реализовали настройки терминала, которые позволят гибко настроить многие вещи, такие как:
Настройка времени терминала (NTP и ручное).
Настройки встроенной камеры терминала (качество фото, разрешение и момент срабатывания).
Конфигурирование встроенных считывателей, замков, турникетов, действий при пожарной тревоге и различных периферийных устройств (алкотестеры, внешние считыватели и др.)
Общие настройки терминала: метод учета времени, включение новостей на терминале, ограничение на количество хранимых фотографий, о чем упоминалось в прошлой статье, и др.
Отладочные логи — все логи, сохраняемые на терминале с момента его запуска.
Настройки синхронизации с облаком TARGControl.
Настройка уведомлений (email, http).
Создание различных учетных записей для входа на терминал. По умолчанию admin и user.
Email — настройка SMTP-сервера для рассылки уведомлений на почту.
Ethernet —базовые настройки Ethernet. Включение или отключение DHCP.
IP-камеры — Настройка IP-камер, Ethernet, выходного Wiegand и др
Wiegand Out — настройка конфигурация выходного Wiegand и его длины кода.
В общем, возможностей действительно много. WEB-интерфейс это хорошо, но у нас терминал с дисплеем, поэтому было бы неплохо на нем что-нибудь показывать. Так как ОС нашего устройства Raspberry Pi OS, то есть дистрибутив Linux, мы решили, что наиболее подходящим фреймворком для построения графических интерфейсов будет QT, который позволяет удобно разрабатывать на машине под Linux и посредством кросс-компиляции отлаживать проект на устройстве. Собственно, результат работы на картинке ниже.
При включении терминала мы столкнемся с экраном 1 — Ожидание идентификатора. После успешного распознавания (с помощью карты, отпечатка либо PIN), нам предложит выбрать событие доступа — экран 3.
Просмотреть краткую информацию об устройстве вы можете во вкладке Статус (экран 2). Также с помощью терминала вы можете зарегистрировать отпечатки пальцев, RFID-карты либо задать PIN сотрудникам, которые есть в базе устройства.
Для автоматизации сборки новых версий ПО используем систему сборки Jenkins. Помимо терминала, у нас есть и контроллеры для СКУД, которые имеют общую базу микросервисов, однако некоторые из них отличаются. Поэтому сборка прошивок осуществляется при помощи разных конфигураций Jenkins.
Для обновления ПО на терминале реализован сервис на Python. Само обновление может происходить как через веб-интерфейс терминала, так и через облако TARGControl (конечно, при его использовании).
Для интеграции с внешними системами можно использовать выходной интерфейс Wiegand. Для интеграции же с другими системами можно использовать уведомления посредством http-запросов, а для глубокой интеграции с терминалом (контроллером) у нас открыт API, изучить подробнее можно здесь: Swagger UI. Так же существует возможность отправлять уведомления на почту, для этого реализована настройка SMTP-сервера, что показывал ранее в разделе настроек.
Итого, как было упомянуто выше, терминал синхронизируется с облаком нашей системы учета рабочего времени TARGControl.
Чтобы подключить его к облаку, заходим в WEB-интерфейс терминала — в Настройки, и во вкладке Сервер, выбираем тип облака, в нашем случае TARGControl Cloud (если ПО развернуто на локальном сервере, прописывает его IP), вводим саму учетную запись с паролем (данные, которые указывали при регистрации в TARGControl) и указываем время синхронизации. Готово. После этой несложной операции события, регистрируемые данным терминалом, будут загружаться на облаке.
Теперь, когда терминал и облако синхронизированы, совершенно вся информация передается из терминала в TARGControl Cloud. Это касается не только временных интервалов и проходов, но и результатов алкотестирования, весоизмерения, ошибок, связанных с идентификаций и др. Все данные можно удобно структурировать с помощью различных отчетов (за период, по затратам времени на определенный вид работ, по нарушениям, по объектам и т.д.). То есть облачный сервис представляет собой систему, занимающейся аналитикой всех полученных данных с устройств. При этом все данные, внесенные на облако, будут подгружены и на терминале.
В заключение вынесем тезисно следующие функции, предоставляемые терминалом D1:
Разработан удобный WEB-интерфейс для конфигурирования терминала.
На терминале реализован графический интерфейс для взаимодействия сотрудников с устройством.
Поддержка нескольких способов идентификации — биометрия по отпечатку пальцев, RFID-карты и вход по PIN-коду.
Работа терминала как контроллера. То есть может использоваться для построения полноценного СКУД.
Фотофиксация событий и хранение фотографий на контроллере. При синхронизации с TARGControl все фото залетают на облако, где их и можно просмотреть, не подключаясь к самому контроллеру. (О совместной работе терминала и облака расскажу в следующей статье).
Фиксация событий доступа на терминале (проходы, выбор событий на дисплее, нажатие кнопки). События также загружаются на облако.
Возможность подключения алкотестеров, считывателей, IP-камер и других устройств.
Создание уведомлений.
И многие другие функции, которые работают при совместной работе с системой УРВ (отчеты, табели, учет времени по рабочим графикам и т.д. ).
Бесконечно много можно говорить о терминале, или как говорил пластиковый космонавт, борец с преступностью Базз Лайтер — “Бесконечность не предел”. Поэтому, если будет спрос, в следующей статье опишу разработку терминала как можно подробнее (от конфигурирования настроек до исходного кода). Статья получилась большая, но можно еще больше…
В случае возникновения вопросов или критических замечаний, прошу последовать в комментарии для бурного осуждения обсуждения!
