Структурные части и основные элементы рз
Каждое устройство РЗ должно обнаружить повреждение и дать команду на отключение силового выключателя. Оно имеет три структурные части (рис.1.14): измерительную (реагирующую), логическую (оперативную), управляющую (исполнительную).
Измерительная часть (ИЧ) (рис. 1.14) осуществляет непрерывный контроль за состоянием защищаемого объекта и, реагируя на появление в нем повреждения (или ненормального режима), срабатывает и выдает дискретные сигналы на вход логической части (ЛЧ), приводящие ее в действие.
В качестве контролируемых величин (входных сигналов) служит в зависимости от вида РЗ ток или (и) напряжение защищаемого объекта. Эти величины в установках с рабочим напряжением выше 1000 В подводятся к измерительной части защиты через измерительные трансформаторы тока ТА и напряжения ТV.
Логическая часть (ЛЧ) воспринимает дискретные сигналы ИЧ, производит с помощью логических элементов (реле) по заданной программе логические операции и подает выходной сигнал о срабатывании РЗ на управляющую часть (УЧ).
Рис.1.14. Структурная схема релейной защиты
Управляющая (исполнительная) часть (УЧ) служит для усиления сигнала ЛЧ до значения, необходимого для отключения выключателя и приведения в действие других устройств, поскольку сигналы ЛЧ (особенно при выполнении ее на полупроводниковых элементах) обычно имеют недостаточную мощность, и для размножения сигнала ЛЧ.
Источник питания (ИП). Для приведения в действие элементов ЛЧ и УЧ, подачи команды на отключение выключателей, а также для питания полупроводниковых элементов ИЧ и ЛЧ предусматривается специальный источник стабильного напряжения.
Элементные базы. В практике современного релестроения используются три типа элементных баз:
электромеханическая, которая может использоваться для осуществления всех функциональных частей и органов РЗ в виде электромеханических реле;
полупроводниковая, которая может использоваться для осуществления всех функциональных частей и органов РЗ в виде полупроводниковых элементов, аналоговых и цифровых микросхем;
микропроцессорная, которая может использоваться для осуществления измерительной и логической частей РЗ на базе микроЭВМ или многопроцессорных систем, основным элементом которых являются микропроцессоры.
Основные элементы РЗ. Устройство РЗ состоит из реле, соединенных между собой по определенной схеме.

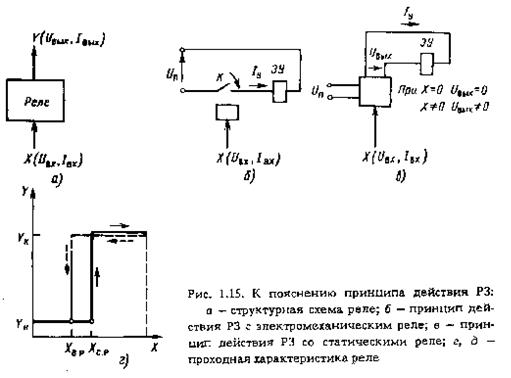

Реле, условно показанное на рис.1.15, а, представляет собой автоматически действующий аппарат, реагирующий на изменение подводимой к его входу электрической величины Х (тока, напряжения или их функций). При определенном значении входной величины X, называемой параметром срабатывания Xс.р реле приходит в действие – срабатывает. При этом на его выходе скачком появляется выходной сигнал (обычно в виде напряжения или тока), воздействующий на подключенную к выходным зажимам реле цепь управления каким-либо устройством, например другим реле или приводом силового выключателя.
В технике РЗ длительное время применяются реле с коммутирующими контактами – электромеханические, имеющие подвижные части. В последние годы широкое распространение получают более совершенные реле – бесконтактные, статические без подвижных частей, выполняемые на полупроводниковых элементах. У первых при срабатывании подвижная система приходит в действие, контакты К замыкаются (рис.1.15, б) и подают на управляемую ими цепь напряжение UП от специального источника питания (ИП). Под действием этого напряжения в управляемой цепи возникает ток IУ. У вторых (бесконтактных) реле при срабатывании на выходе реле возникает сигнал в виде напряжения UВЫХ вызывающий появление тока в управляющей цепи (рис.1.15, в). На рис.1.15, г приведена характерная для обоих видов реле зависимость выходного сигнала Y от входного X: Y=¦(X), которая называется проходной характеристикой. Входной сигнал, при котором реле срабатывает, обозначен ХCP.
Если после срабатывания реле Х начнет уменьшаться (пунктирная линия на рис.1.15, г), то до некоторого значения XВ.Р Y остается неизменным. Но как только Х станет равным XВ.Р,выходной сигнал скачком снижается до начального уровня YН, и реле возвращается в исходное состояние. Значение XВ.Р называется величиной возврата реле.
Скачкообразное изменение выходного сигнала в реле называют дискретным, а проходную характеристику – релейной. Входной сигнал Х может быть непрерывным (рис.1.14, д) или дискретным (рис.1.14, г). Автоматы любой конструкции, имеющие релейную проходную характеристику, относятся к классу реле.
Виды реле.Элементы ИЧ. Измерительная часть состоит из измерительных реле (ИР), называемых также измерительными органами РЗ (ИО) На вход ИО непрерывно подается один, два или несколько входных сигналов в виде тока или напряжения (IP и UP) защищаемого объекта, дающие информацию о его состоянии. Измерительный орган срабатывает, если входные сигналы фиксируют появление повреждения. Условие срабатывания ИО записывается в виде уравнения UВЫХ=¦(IР,UР). Проходная характеристика ИО имеет релейный характер (рис.1.15, г). Выходной сигнал имеет два дискретных значения, соответствующих действию и недействию ИО.
В качестве ИО применяются реле тока, напряжения, сопротивления и др. Измерительные реле, действующие при возрастании величины, на которую они реагируют (например, тока), называются максимальными, а при снижении этой величины – минимальными.
По способу включения на ток и напряжение сети измерительные реле делятся на вторичные – включаемые на ток I и напряжение U защищаемого участка через измерительные трансформаторы тока ТА и напряжения ТV (рис.1.16, а, б), и первичные — включаемые непосредственно на первичные токи и напряжения (рис.1.16, в, г).
Вторичные реле имеют существенные преимущества по сравнению с первичными – они изолированы с помощью измерительных трансформаторов от высокого напряжения, располагаются в удобном для обслуживания месте на безопасном расстоянии от оборудования высокого напряжения, могут выполняться стандартными на одни и те же номинальные токи 5 или 1 А и номинальное напряжение 100 В вторичных обмоток измерительных трансформаторов, независимо от напряжения и тока первичной цепи защищаемого объекта.
Элементы ЛЧ. Логическая часть состоит из типовых элементов (реле) различного назначения: органов логики (ОЛ), выполняющих типовые логические операции; элементов времени (ЭВ) или органов времени (ОВ), создающих выдержки времени; органов памяти (ОП), продлевающих действие кратковременного сигнала; сигнальных органов (СО), подающих сигналы о действии РЗ или ее отдельных органов. По характеру выполняемых функций эти реле называются логическими или вспомогательными (в отличие от ИО, которые считаются основными).
Элементы исполнительной части. В контактных схемах функции усиления выходных сигналов и размножения сигналов выполняются промежуточными электромеханическими реле с контактами, способными замыкать цепь тока до 5-10 А электромагнитов отключения (ЭО) выключателей или других устройств. В бесконтактных схемах эти функции выполняются с помощью промежуточных реле или посредством тиристорных схем управления.
§
Схемы устройств РЗ изображают на чертежах в виде принципиальных, структурных, функциональных и монтажных.
Принципиальная схема дает представление о принципах действия комплекта РЗ, не отражая его монтажного исполнения. На схеме показываются все реле и элементы, входящие в комплект, со всеми связывающими их электрическими цепями. Контакты реле показываются на схемах в положении, соответствующем отсутствию тока в обмотках реле. Реле разных типов обозначаются латинскими буквами по международному стандарту, принятому в единой системе конструкторской документации (ЕСКД).
Принципиальные схемы РЗ обычно изображаются в виде двух-трех схем: отдельно ИЧ и ЛЧ, УЧ цепи и сигнализация. Микросхемы показываются в принятом для них условном изображении без внутренних соединений.
Структурные схемы изображают основные части (блоки), из которых состоит рассматриваемое устройство, определяют взаимосвязь частей с указанием последовательности их действия. Блоки изображаются прямоугольниками с обозначением, поясняющим их назначение. Входящие в состав частей органы реле и элементы не показываются. Функциональные схемы детальнее, чем на структурных схемах, показывают, из каких функциональных органов и элементов состоит устройство РЗ или его отдельная структурная часть.
Монтажные схемы предназначаются для выполнения монтажа устройства из элементов, входящих в его состав, или показывают, как такой монтаж уже осуществлен заводом-изготовителем.
§
Назначение и основные требования. Источники оперативного тока осуществляют питание цепей дистанционного управления выключателями, устройств РЗ, автоматики и других средств управления.
Питание оперативных цепей управления, цепей РЗ и других устройств, от которых зависит отключение поврежденных элементов энергосистемы и ликвидация ненормальных режимов, должно отличаться особой надежностью. Поэтому главное требование, которому должен отвечать источник оперативного тока, состоит в том, чтобы во время любых повреждений и ненормальных режимов напряжение источника оперативного тока и его мощность всегда имели достаточное значение как для безотказного действия устройств РЗ, автоматики, телемеханики и сигнализации, так и для надежного отключения и включения соответствующих выключателей.
Для питания оперативных цепей применяются источники постоянного и переменного тока.
Постоянный оперативный ток. В качестве источника постоянного тока служат аккумуляторные батареи с номинальным напряжением 220-110 В; на небольших подстанциях иногда применяются батареи 48 В. От аккумуляторных батарей осуществляется централизованное питание всех устройств РЗ, автоматики, цепей управления и сигнализации.
Рис.1.17. Принципиальная схема питания оперативных цепей РЗ, управления и сигнализации оперативным постоянным током
Аккумуляторная батарея GВ подключается к сборным шинам (рис.1.17), от которых получают питание все потребители постоянного тока. Аккумуляторные батареи обычно работают в режиме постоянного подзаряда, что позволяет обеспечить их непрерывную готовность к действию в полностью заряженном состоянии. Для этой цели на сборные шины параллельно GВ включается постоянно работающее подзарядное устройство (ПУ). Первоначально подобные устройства выполнялись в виде генератора постоянного тока, приводимого в действие электродвигателем, получающим питание от сети переменного тока; в последнее время стали применяться полупроводниковые выпрямители.
Самым ответственным участком являются цепи РЗ и автоматики, цепи управления силовыми выключателями и ихэлектромагнитов отключения (ЭО) – они получают питание от шинок, называемых шинками управления ШУ. Вторым по значению участком являются цепи электромагнитов включения (ЭВ) выключателей, питающиеся также от отдельных шинок ШВ. Третьим по значению участком, менее ответственным, является сигнализация, питающаяся от шинок ШС. Остальные потребители постоянного тока (аварийное освещение, некоторые электродвигатели собственных нужд) образуют четвертый участок, питающийся от отдельной шинной сборки или непосредственно от сборных шин; шинки ШУ, ШВ, ШС по соображениям надежности секционируются.
На ЭС и крупных узловых ПС главные сборные шины питания цепей управления для повышения надежности (при повреждениях на главных шинах) выполняются в виде двух секций, каждая из которых получает питание от аккумуляторной батареи через автоматические выключатели или предохранители. Потребители, подключенные к шинкам ШУ, ШВ, ШС,подразделяются на участки по территориальному принципу (РУ 220, 110 кВ, щит управления и т. п.). Каждый такой участок питается по кольцевой схеме не менее чем по двум линиям, отходящим от разных секций соответствующих шинок.
Все линии и подключенные к ним элементы должны иметь надежную защиту от КЗ. Она выполняется предохранителями FQ или автоматическими выключателями. На главной питающей цепи и идущей от батареи GВ на сборные шины также устанавливается автоматический выключатель SF или предохранитель. Характеристики времени действия всех предохранителей и автоматических выключателей должны согласовываться и обеспечивать селективность отключения поврежденного элемента при КЗ в сети постоянного тока. Ток срабатывания защитных устройств отстраивается от максимального тока нагрузки и должен обеспечивать их действие при КЗ в конце следующего резервируемого участка.
Для выявления неисправностей в сети постоянного тока предусматриваются специальные устройства контроля. Например, исправность предохранителей, целостность цепи ЭО и вспомогательных контактов выключателя SQ контролируется реле КН (рис.1.18).
В сетях постоянного тока возможны замыкания на землю. В случае замыканий на землю в двух точках K1 и К2 (рис.1.19) контакты РЗ шунтируются и в электромагните отключения YAT появляется ток, под действием которого выключатель может ложно отключиться. Чтобы предупредить подобные отключения, применяется контроль за появлением «земли» на постоянном токе. Контроль осуществляется при помощи вольтметров V1 и V2 и сигнального реле KL, как показано на рис.1.17.
Аккумуляторные батареи являются самым надежным источником питания устройств РЗ, так как они готовы к действию в любой момент времени с необходимым уровнем напряжения и мощности независимо от состояния основной сети переменного тока. В то же время у аккумуляторных батарей имеются и недостатки. Вследствие высокой надежности они устанавливаются на всех ЭС и на ПС с напряжением 110 кВ и выше. Они значительно дороже других источников оперативного тока, для них требуются подзарядные установки, специальные помещения, для их обслуживания необходим квалифицированный персонал. Из-за централизации питания создается сложная, протяженная, дорогостоящая и требующая большого количества контрольного кабеля сеть постоянного тока.
В связи с этим на ПС в распределительных сетях 6, 10, 35, а иногда и 110 кВ получили применение источники переменного оперативного тока.
Переменный оперативный ток. Для питания оперативных цепей переменным током используется ток или напряжение первичной сети. В качестве источника переменного оперативного тока служат трансформаторы тока (ТТ), трансформаторы напряжения (ТН), и трансформаторы собственных нужд (ТСН).
Трансформаторы тока (ТТ) являются надежным источником питания оперативных цепей РЗ от КЗ. Вторичный ток ТТ при КЗ резко возрастает, соответственно увеличиваются вторичные напряжение и мощность ТТ, что и обеспечивает надежное питание оперативных цепей при КЗ. Однако при повреждениях и ненормальных режимах, не сопровождающихся увеличением тока на защищаемом присоединении, ток и мощность ТТ оказываются недостаточными для действия логических элементов РЗ и срабатывания выключателей. По тем же причинам ТТ нельзя использовать для дистанционного управления выключателями в нормальном режиме, а также при отсутствии напряжения (и тока) на защищаемом объекте.
Трансформаторы напряжения (ТН) и собственных нужд (ТСН), подключенные к сети, питающей защищаемый объект, непригодны для питания оперативных цепей РЗ от КЗ, так как при КЗ напряжение в этой сети резко снижается. При повреждениях и ненормальных режимах, не сопровождающихся понижениями напряжения в сети, ТН и ТСН могут использоваться для питания РЗ от перегрузки и от замыканий на землю.
Принципы выполнения схем РЗ на переменном оперативном токе рассмотрены в гл. 4. По сравнению с аккумуляторной батареей источники переменного оперативного тока имеют меньшую стоимость, требуют менее сложного обслуживания и не нуждаются в специальном помещении.
Недостатком источников оперативного переменного тока является ограниченная мощность, как правило, недостаточная для отключения выключателей в сетях напряжением выше 35 кВ с применяемыми в отечественной практике электромагнитными и пневматическими приводами.
Источники переменного оперативного тока получили широкое распространение для питания токовых РЗ в сетях 6-35 и отчасти 110 кВ [9,12,19].
Особые требования к источникам оперативного тока предъявляются РЗ, выполняемыми на полупроводниковых элементах. Эти источники питания рассмотрены в гл. 2.
Вопросы для самопроверки
1. Чем определяется необходимость мгновенного отключения КЗ на линиях?
2. Какой вид КЗ и в какой точке сети является наиболее опасным?
3. Отчего зависит значение остаточного напряжения на шинах подстанции при КЗ на отходящей линии?
4. Как и почему изменяется угол φ при КЗ (φK) относительно угла при нормальном режиме (φH.P)?
5. Составляющие каких последовательностей токов и напряжений возникают при K(3); K(2); K(1); K(1,1)?
6. От чего зависит время отключения повреждения на линии?
7. В чем опасность ложного действия защиты, а также отказа в действии защиты?
8. Какой источник оперативного тока является наиболее надежным?
Бюджетная терминология | госрасходы: официальный сайт
БА
Бюджетные ассигнования
Предельные объемы денежных средств, предусмотренных в соответствующем финансовом году для исполнения бюджетных обязательств (см.).
Бюджетные ассигнования ежегодно утверждаются Федеральным законом о бюджете.
К бюджетным ассигнованиям относятся ассигнования на:
- оказание государственных (муниципальных) услуг (выполнение работ), включая ассигнования на закупки товаров, работ, услуг для обеспечения государственных (муниципальных) нужд;
- социальное обеспечение населения;
- предоставление бюджетных инвестиций юридическим лицам, не являющимся государственными (муниципальными) учреждениями и государственными (муниципальными) унитарными предприятиями;
- предоставление субсидий юридическим лицам (за исключением субсидий государственным (муниципальным) учреждениям), индивидуальным предпринимателям, физическим лицам;
- предоставление межбюджетных трансфертов;
- предоставление платежей, взносов, безвозмездных перечислений субъектам международного права;
- обслуживание государственного (муниципального) долга;
- исполнение судебных актов по искам к Российской Федерации, субъектам Российской Федерации, муниципальным образованиям о возмещении вреда, причиненного гражданину или юридическому лицу в результате незаконных действий (бездействия) органов государственной власти (государственных органов), органов местного самоуправления либо должностных лиц этих органов.
Ведомственная структура расходов бюджета
Распределение бюджетных ассигнований, предусмотренных законом (решением) о бюджете, по главным распорядителям бюджетных средств, разделам, подразделам, целевым статьям, группам (группам и подгруппам) видов расходов бюджетов либо по главным распорядителям бюджетных средств, разделам, подразделам и (или) целевым статьям (государственным (муниципальным) программам и непрограммным направлениям деятельности), группам (группам и подгруппам) видов расходов классификации расходов бюджетов.
ГРБС
Главный распорядитель бюджетных средств
Орган государственной власти (государственный орган), орган управления государственным внебюджетным фондом, орган местного самоуправления, орган местной администрации, а также наиболее значимое учреждение науки, образования, культуры и здравоохранения, указанное в ведомственной структуре расходов бюджета, имеющие право распределять бюджетные ассигнования и лимиты бюджетных обязательств между подведомственными распорядителями и (или) получателями бюджетных средств, если иное не установлено Бюджетным Кодексом.
Код ГРБС содержится в составе КБК (разряды 1-3).
НП
Национальный проект / Национальная программа
Проект (программа), направленный на достижение национальных целей и их целевых показателей, определенных Указом Президента Российской Федерации от 21 июля 2020 г. N 474 «»О национальных целях развития Российской Федерации на период до 2030 года»», и обеспечивающий достижение общественно значимых результатов и их показателей, а также задач, не являющихся общественно значимыми результатами, и их показателей по поручению и (или) указанию Президента Российской Федерации, поручению Правительства Российской Федерации, Председателя Правительства Российской Федерации, решению Совета при Президенте Российской Федерации по стратегическому развитию и национальным проектам, президиума Совета.
Национальный проект состоит из федеральных проектов.
В настоящее время утверждены 13 национальных проектов и два комплексных плана, приравненных к национальным проектам.
НПА
Нормативный правовой акт
Письменный официальный документ, принятый (изданный) в определенной форме правотворческим органом в пределах его компетенции и направленный на установление, изменение или отмену правовых норм. Нормативным правовым актом может быть как постоянно действующий, так и временный акт, рассчитанный на четко установленный срок, определяемый конкретной датой или наступлением того или иного события.
Нормативные правовые акты подразделяются на законы (законы РФ и законы субъектов РФ), подзаконные акты, международные договоры и соглашения, внутригосударственные договоры.
В бюджетной системе РФ НПА высшего уровня являются Бюджетный Кодекс РФ и Федеральные законы о бюджете, принимаемые ежегодно.
РРО
Реестр расходных обязательств
Используемый при составлении проекта бюджета свод (перечень) законов, иных нормативных правовых актов, муниципальных правовых актов, обусловливающих публичные нормативные обязательства и (или) правовые основания для иных расходных обязательств с указанием соответствующих положений (статей, частей, пунктов, подпунктов, абзацев) законов и иных нормативных правовых актов, муниципальных правовых актов с оценкой объемов бюджетных ассигнований, необходимых для исполнения включенных в реестр обязательств.
ФЦП
Федеральная целевая программа
Увязанный по задачам, ресурсам и срокам осуществления комплекс научно-исследовательских, опытно-конструкторских, производственных, социально-экономических, организационно-хозяйственных и других мероприятий, обеспечивающих эффективное решение системных проблем в области государственного, экономического, экологического, социального и культурного развития Российской Федерации, а также инновационное развитие экономики.
ФЦП использовались в качестве одного из основных инструментов формирования федерального бюджета до 2022 года, после чего стали постепенно замещаться в бюджетном планировании государственными программами. В настоящее время реализуются ФЦП, у которых еще не истек плановый период реализации.
Дифференциальные реле. высокочувствительные быстродействующие реле. выпускаются серии рбм — реле мощности быстродействующее, и рнт – реле направленного тока. применяют для дифференциальной защиты трансформаторов, генераторов и других мощных машин. эти реле – быстродействующие и используют быстронасыщающийся трансформатор бнт.
Дифференциальные реле применяют для защиты трансформаторов, генераторов, линий. Типы реле: РНТ-565, РБМ-170 (270) и др.
Реле РНТ-565-реле направленного тока (рис. 5) (реле электромагнитное токовое дифференциальное). Состоит из корпуса в котором находятся: реле РТ-40, быстронасыщающийся трансформатор БНТ и резисторы Rк и Rв. Реле имеет обмотки: Р- рабочая обмотка, В –вторичная обмотка, К1, К2 – короткозамкнутые обмотки, У1, У2–уравнительные обмотки
Настройка реле производится с помощью резисторов Rв и Rк. При этом добиваются, чтобы при включении реле оно становилось нечувствительным к токам намагничивания (к помехам) и к токам небаланса, возникающим в начальный момент КЗ. Это позволяет повысить чувствительность защиты. Все обмотки имеют отдельные выводы (гнезда) для регулирования и настройки.
Дифференциальное реле мощности РБМ используется для контроля изменения направления тока в устройствах направленной токовой защиты. Принцип его действия следующий.
- магнитопровод, 2- обмотка, включенная последовательно нагрузке, 3- обмотка , включенная параллельно( в цепи напряжения), 4- неподвижный стальной сердечник, 5- алюминиевый ротор,6- подвижные контакты
Рисунок 5 — Устройство и принцип действия реле мощности РБМ
При отклонении от нормального (расчетного) режима магнитные потоки Фт и Фн, создаваемые обмотками тока и напряжения, проходят по магнитопроводу и через сердечник 4 индуцируют в роторе 5 вихревые токи, в результате чего ротор поворачивается на определенный угол.
При повороте ротора замыкаются контакты 6. Реле срабатывает только тогда, когда в обмотках 2 или 3 изменяется направление тока. Вспомогательные реле. Используются для выполнения вспомогателных функций: задержки, размножения сигнала, усиления, сигнализации, контроля положения коммутационных аппаратов.
Виды защиты электрических сетей и установок
Все основные реле, применяемые в схемах РЗ, включаются через трансформаторы тока или напряжения, поэтому для их питания используются схемы включения вторичных реле. Реле могут действовать на привод силового выключателя непосредственно ( прямое воздействие), или через электромагнит отключения (косвенное воздействие).
Реле и блоки могут включаться в одну, в две или в три фазы. Защита может срабатывать без выдержки и выдержкой времени. Питание основных реле в основном производится на переменном токе. В электроустановках и сетях высокого напряжения применяются следующие виды защиты:
