Описание конструкции
В основные функции 9С737 входит автоматизированное управление батареями, в состав которых могут входить ЗРК9К330 «Тор», 9К331 «Тор-М1», 9К35М3 «Стрела-10М3», а также ЗПРК2К22 «Тунгуска»[1].
9С737 имеет несколько режимов работы. В автономном режиме «Ранжир» производит целераспределение между боевыми машинами, а также выдаёт необходимые целеуказания и выполняет постановку текущих задач. При централизованном режиме работы 9С737 функционирует совместно с пунктами управления начальника ПВОдивизии и командными пунктамиполка имеющими на борту автоматизированную систему управления войсками (АСУВ).
Аппаратура командирского пункта размещена на шасси легкобронированного тягача МТ-ЛБу. В перчень основных возможностей входят[2]:
- Приём и отображение команд от РЛС1РЛ144 (П-19) или от 9С18М1 «Купол»;
- Автоматизированная выдача рекомендаций и целеуказаний;
- Автоматизированный ввод данных собственной топопривязки в ЭВМ;
- Отображение и анализ данных состояния готовности боевых машин;
- Выдача запретов на стрельбу и команд управления.
История создания
Машина 9С737 была разработана в научно-исследовательском институте средств автоматизации. Главным конструктором был назначен А. В. Шершнев. Опытный образец проходил испытания с августа 1987 по июнь 1988 года на полигоне Эмба.

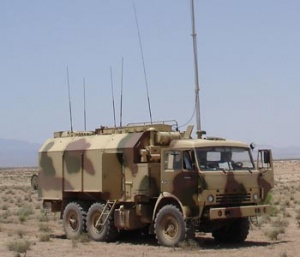

Подвижный унифицированный батарейный командный пункт ранжир м1
ПУБКП «Ранжир М1» (изделие 9С737МК) предназначено для автоматизированного управления боевыми действиями зенитных средств подразделений ПВО, в том числе формированиями смешанного состава, на стоянке и в движении в различных географических зонах, климатических и погодных условиях.
- “Тор-М1(М2Э)”;
- “Оса-АК(АКМ)”;
- “Стрела-10М2(10М3)”;
- “Тунгуска-М1”;
- “Шилка”;
- ПЗРК “Игла” и “ЗУ-23” через средства автоматизированного управления.
Изделие 9С737МК обеспечивает приём и обработку радиолокационной информации от:
- цифровых радиолокационных станций типа: “Каста-2Е2”, “Купол”, “Купол-М”, “Небо-СВМ”, “Небо-СВУ”, П-18М, “Подлёт”, “Гармонь”, “Гамма”;
- вертолетного комплекса радиолокационного дозора (ВК РЛД).
Изделие 9С737МК как унифицированный командный пункт может быть использовано в качестве:
- батарейного командного пункта;
- командного пункта зенитного ракетного дивизиона;
- командного пункта зенитного ракетного полка;
- командного пункта смешанного формирования средств ПВО.
Изделие 9С737МК представляет собой автономный комплекс средств автоматизации, связи, электропитания и жизнеобеспечения смонтированный на транспортной базе КАМАЗ или на транспортной базе заказчика.
Основные характеристики:
| Общее количество одновременно взаимодействующих объектов: | |
| · ВКП (вышестоящий командный пункт) | 1 |
| · подчиненных средств | до 6 |
| · источников РЛИ с цифровыми выходом | до 2 |
| Автоматический прием, обработка, отображение и отождествление радиолокационной информации: | |
| · от вышестоящего КП | до 60 целей |
| · от цифровых РЛС | до 120 целей |
| · от подчиненных БКП | до 60 целей от каждого |
| · от БМ (боевых машин) | до 10 целей от каждой |
| Общее количество сопровождаемых воздушных целей | до 255 |
| Отображение на индикаторе ВО наземных объектов, не менее | 10 |
| Зона видимости отображения воздушной и наземной обстановки, км | до 800 |
| Дальность связи, км: | |
| · по радиостанциям при обмене с ВКП (БКП), РЛС | до 40 |
| · по полевому кабелю при обмене с ВКП (БКП), РЛС | до 15 |
| · по радиостанциям при обмене с БМ | до 5 |
| · по полевому кабелю при обмене с БМ | до 0,5 |
| Предельные значения характеристик целей: | |
| · по высоте, км | 0 — 51 |
| · по скорости, м/с | до 2550 |
| Количество автоматизированных рабочих мест / в том числе выносных | 4 / 1 |
С применением изделия Ранжир М1 зенитно-ракетные системы могут быть интегрированы между собой или с зенитно-ракетными (радиотехническими) системами других государств.
Серийное производство
Серийное производство было развёрнуто в минском научно-производственном объединении «Агат», затем для дальнейшего производства документация была передана в АО «Радиозавод» (Пенза)[1].
Средства наблюдения и связи
Для обеспечения связи УБКП 9С737 оборудован радиостанциями Р-134, Р-171, Р-173, Р-862, а также радиоприёмником Р-173П. Кроме того имеется возможность работы по проводным каналам связи[1].
